卤化物钙钛矿材料因其优异的光电性能，如高吸收系数、可调带隙、长载流子扩散长度和溶液可加工性，在太阳能电池、发光二极管（LEDs）、光电探测器等光电器件领域掀起了一场研究革命。钙钛矿材料及其器件的长期稳定性、界面电荷复合以及大规模均匀制备等问题，仍是制约其商业化应用的关键瓶颈。在此背景下，二维（2D）材料（如石墨烯、过渡金属硫族化合物、黑磷、MXene等）凭借其独特的电学、光学、机械和化学性质，为提升钙钛矿基光电器件的性能与稳定性提供了全新的解决方案。

在钙钛矿太阳能电池（PSCs）领域，二维材料的应用已展现出巨大潜力。

1. 作为电荷传输层：石墨烯及其衍生物（如氧化石墨烯）因其高导电性、优异透光性和化学稳定性，常被用作空穴传输层（HTL）或电子传输层（ETL）的添加剂或替代材料，有效改善了载流子提取效率并降低了界面复合。例如，将功能化的石墨烯量子点引入Spiro-OMeTAD中，可显著提升其空穴迁移率和薄膜质量，从而获得更高效率和稳定性的电池。二维过渡金属硫族化合物（如MoS₂, WS₂）因其合适的能带位置，也可作为高效的ETL或HTL。
2. 作为界面修饰层：在钙钛矿吸光层与电荷传输层之间引入超薄的二维材料（如石墨烯、h-BN），可以有效地钝化界面缺陷、抑制离子迁移、阻挡水分和氧气的侵入，从而大幅提升器件的开路电压和长期稳定性。
3. 作为电极材料：石墨烯薄膜可作为柔性、透明的顶电极，替代传统的金属电极，适用于制备柔性或半透明太阳能电池。

在钙钛矿发光二极管（PeLEDs）中，二维材料的引入主要致力于解决效率滚降和稳定性问题。

1. 平衡电荷注入：通过在电荷传输层中引入二维材料，可以调控电子和空穴的注入平衡，减少非辐射复合，从而提高器件的发光效率和外量子效率。
2. 抑制漏电流与激子淬灭：超薄的绝缘二维材料（如六方氮化硼h-BN）可作为有效的钝化层或势垒层，抑制钙钛矿层与金属电极之间的直接接触，减少漏电流和激子淬灭，提升器件稳定性。

在钙钛矿光电探测器领域，二维材料的优势同样突出。

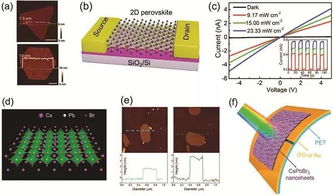

1. 构建异质结拓宽响应：将钙钛矿与具有不同带隙的二维材料（如石墨烯、黑磷）结合形成范德华异质结，可以拓宽器件的光谱响应范围，从紫外到近红外，同时利用界面内建电场促进光生载流子的高效分离，获得高响应度、高探测率的器件。
2. 提升响应速度：石墨烯等超高迁移率材料作为导电通道，可以极大地加快光生载流子的传输与收集，从而制备出超快响应速度的光电探测器。

尽管二维材料与钙钛矿的结合已取得显著进展，但仍面临诸多挑战：

1. 高质量、大面积二维材料的可控制备：目前许多高性能器件依赖于机械剥离获得的高质量二维材料薄片，难以满足大规模生产需求。发展化学气相沉积等可控大面积制备方法至关重要。
2. 界面工程与能带匹配：如何精确调控二维材料与钙钛矿、电荷传输层之间的界面特性（如能带对齐、缺陷态、粘附性），以实现最优的电荷传输和最小的能量损失，是核心科学问题。
3. 长期环境稳定性：虽然二维材料能提升钙钛矿器件的稳定性，但部分二维材料（如黑磷）自身在环境中的稳定性也需要关注。开发新型稳定二维材料或有效的封装策略是未来的方向。
4. 机理的深入理解：需要借助先进的表征技术和理论计算，深入揭示二维材料在钙钛矿器件中所起的微观作用机制，特别是对离子迁移、缺陷钝化、应力调控等过程的影响。

二维材料与卤化物钙钛矿的深度融合，将继续推动高性能、高稳定性、多功能的下一代光电器件发展。通过跨学科的协同创新，在材料设计、器件结构优化和制备工艺上取得突破，这一领域有望在未来能源、显示、传感和信息技术中实现广泛的应用。
